GZ22010-9系列自冷模块

索引:GZ22010-9,电力电源,直流屏充电模块    发布日期:2021-01-10

 GZ22010-9系列自冷模块采用LLC全桥谐振软开关技术,效率高;采用一体化航空插座,安装方便。

1 GZ22010-9自冷充电模块的主要特点
● 采用LLC谐振软开关技术,效率大于94%;
内置短路保护,即使模块输出长期处于短路状态也不致损坏;
采用LED显示,可查询模块的电压、电流、地址及故障信息;
完善的保护及告警功能,包括输入过/欠压、输出过压、过温、过流等;
自冷方式,工作时可闻噪声不高于40db;
● 内置防反接保护,支持带电热拔插。
GZ22010-9自冷系列外形结构与接口
  GZ22010-9外形结构
电力电源GZ22010-9
  输入输出接口
GZ22010-9系列模块的输入、输出的各种信号都要通过其后面的航空插座连接如下所示:
GZ22010-9自冷模块



航空组件定义图

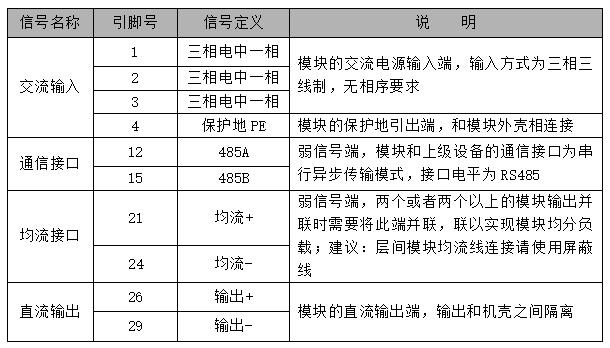

  GZ22010-9系列模块插座定义表
GZ22010-9
GZ22010-9自冷系列充电模块的详细技术参数,请咨询直流屏模块代理商西安广深电气有限公司技术中心
