直流屏交流监控单元PMU-A21
索引：本站原创 发布日期：2021-01-22
直流屏交流监控单元PMU -A21
1交流监控单元结构尺寸图

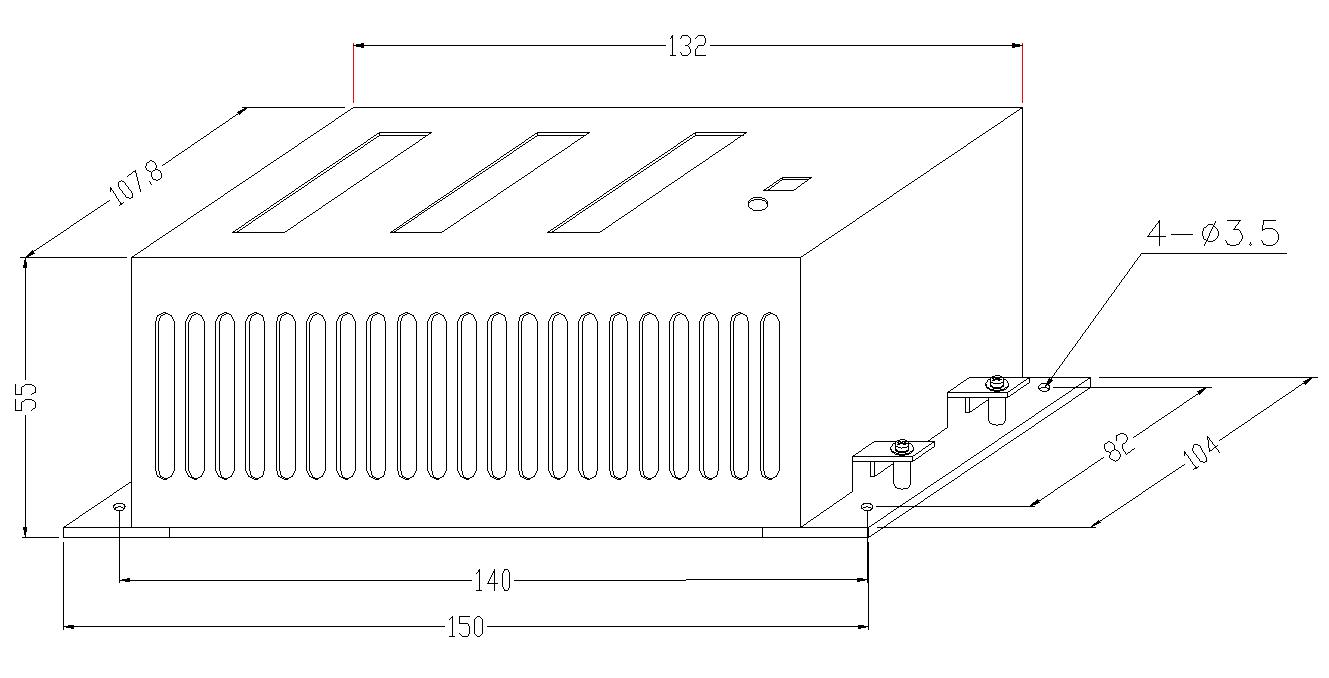

图1 PMU-A21监控单元外形图（单位：mm）
2 PMU-A21交流监控单元基本功能
交流监控单元采用八位单片机，负责测量两路三相的交流相电压，并根据交流电压来自动切换两路交流接触器。交流监控单元通过RS485通信总线与系统的监控模块进行通信。其完成的主要功能如下：
● 测量两路三相交流电压
● 根据交流电压的状态自动切换两路交流接触器
● 测量一相交流工作电流
● 测量两路接触器的工作状态、防雷状态、五路交流空开状态
● 通过RS485通信总线与系统监控模块完成数据交换
● 可设两个通讯地址，并有自定义INP协议及标准MODBUS-RTU协议可选
3 直流屏交流监控单元PMU-A21参数特性
监控单元性能参数
● 供电电源：85V~320V（DC），176V~264V（AC）
● 额定功耗：≤10W
● 工作温度：-5℃~40℃
● 海拔高度：≤2500m
● 模拟量测量路数：7路（交流量）
● 交流电压测量精度：±1%
● 开关量输入路数：8路（无源常开结点）
● 结点输出路数：2路（额定电流5A）
● 绝缘强度：通信端口对机壳耐压500VAC/1Min
其他端口对机壳耐压2500VAC/1Min
交流端口与工作电源端口耐压2500VAC/1Min。

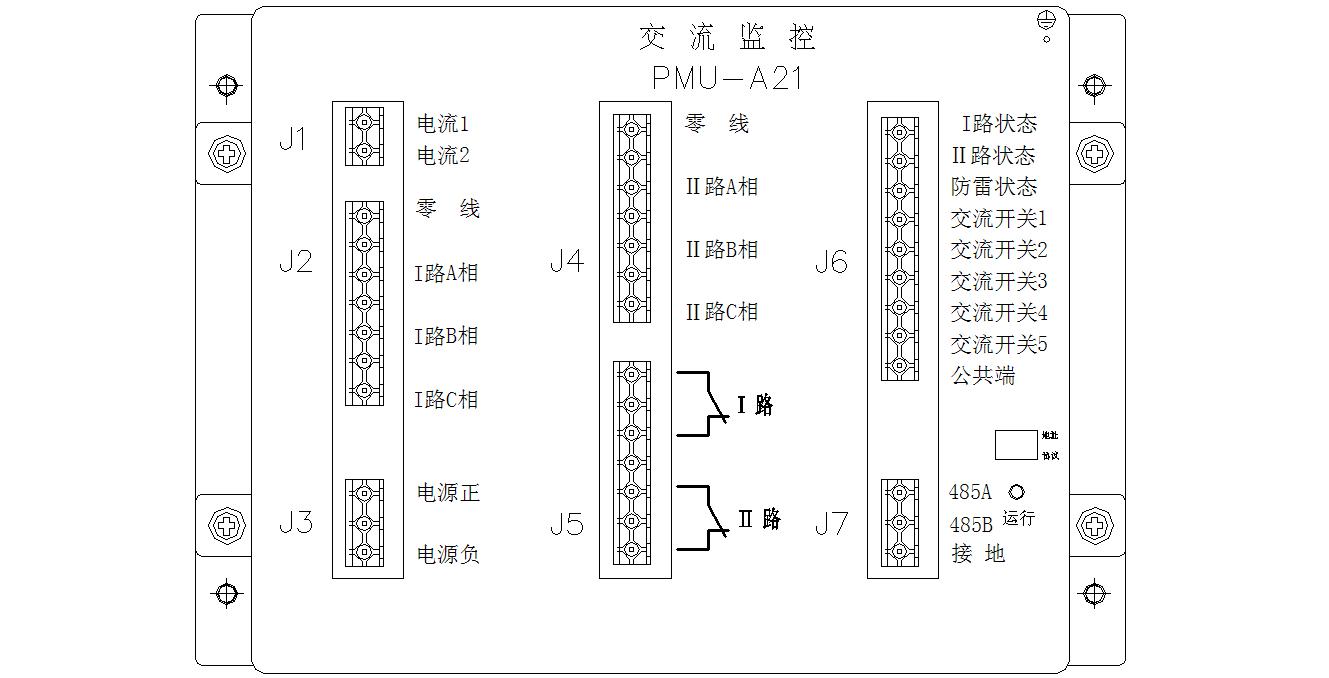

图2 PMU-A21监控单元接口
监控单元接线定义如表1所示:
表1监控单元接线定义
|
序号
|
项目
|
管脚
|
管脚定义
|
备 注
|
|
1
|
J1
|
1
|
交流工作电流互感器输出1端
|
交流电压范围为0~5VAC，交流电流互感器的变换量程为50A/5A，且互感器输出要并接一个1Ω/10W电阻
|
|
2
|
交流工作电流互感器输出2端
|
|||
|
2
|
J2
|
1
|
零线输入
|
|
|
3
|
一路交流电A相
|
|||
|
5
|
一路交流电B相
|
|||
|
7
|
一路交流电C相
|
|||
|
3
|
J3
|
1
|
输入电压正
|
|
|
2
|
空
|
|||
|
3
|
输入电压负
|
|||
|
4
|
J4
|
1
|
零线输入
|
|
|
3
|
二路交流电A相
|
|||
|
5
|
二路交流电B相
|
|||
|
7
|
二路交流电C相
|
|||
|
5
|
J5
|
1
|
一路交流接触器控制干结点
|
内部带5A保险管
|
|
3
|
||||
|
5
|
二路交流接触器控制干结点
|
|||
|
7
|
||||
|
序号
|
项目
|
管脚
|
管脚定义
|
备 注
|
|
6
|
J6
|
1
|
一路状态
|
所有开关量信号要求都为无源干结点信号，且为常开触点。开关量公共端与交流零线共地，要求在配线时采用耐压400V以上的线材
|
|
2
|
二路状态
|
|||
|
3
|
防雷状态
|
|||
|
4
|
交流空开1跳闸信号
|
|||
|
5
|
交流空开2跳闸信号
|
|||
|
6
|
交流空开3跳闸信号
|
|||
|
7
|
交流空开4跳闸信号
|
|||
|
8
|
交流空开5跳闸信号
|
|||
|
9
|
开关量公共端
|
|||
|
7
|
J7
|
1
|
RS485A
|
推荐客户采用多芯屏蔽线
|
|
2
|
RS485B
|
|||
|
3
|
屏蔽接大地
|
|||
|
8
|
LED
|
|
当LED闪烁时，表示程序在运行
|
|
|
9
|
SW1
|
1
|
设监控单元通讯地址
|
ON时， 第一个地址；
OFF时，第二个地址
|
|
2
|
设监控单元通讯协议
|
ON时，INP通讯协议
OFF时，MODBUS-RTU协议
|
