GF22010-3直流屏风冷模块说明书（一）
索引：GF22010-3,变电站直流屏,电力直流电源,直流屏维修 发布日期：2021-02-07
电力直流电源GF22010-3系列风冷模块体积小，功率密度高。其中，3系列采用LCD液晶显示，5系列采用LED数码管显示。
表1 GF22010-3系列模块选型表
|
序号
|
型号
|
电压电流等级
|
显示方式
|
|
1
|
GF22010-3
|
220V/10A
|
LCD液晶显示
|
● 采用先进的移相谐振高频软开关技术，效率大于92%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；
● 采用LCD（或LED）显示，可查询模块的电压、电流、地址及故障信息；
● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；
● 工作时可闻噪声不高于45db；
● 内置防反接保护，支持带电热拔插；
变电站直流屏模块GF22010-3系列模块技术指标如表2所示:
表2 GF22010-3系列模块技术指标表
|
型 号
项 目
|
参数指标
|
备 注
|
|
|
GF22010-3
|
|||
|
输入额定电压
|
380VAC±20%
|
三相交流
|
|
|
输出额定值
|
10A/230V
|
|
|
|
电压调节范围
|
198～286V
|
|
|
|
输出限流范围
|
10%～105%额定电流
|
105%最大限流点
|
|
|
稳压精度
|
≤0.5%
|
|
|
|
稳流精度
|
≤0.5%
|
|
|
|
纹波系数
|
≤0.1%
|
|
|
|
转换效率
|
≥92%
|
额定输入、额定输出
|
|
|
动态响应
|
恢复时间≤200μs，超调≤±5%
|
20%负载跃变到80%负载
|
|
|
输出短路回缩
|
回缩电流≤105%额定电流，可恢复
|
|
|
|
输出过压告警
|
/
|
可由模块监控模块或监控模块设置
|
|
|
输出过压保护
|
295±5VDC，不可恢复
|
|
需手动恢复
|
|
输出欠压告警
|
/
|
由监控设置
|
|
|
输入欠压保护
|
295±5VAC（恢复电压305±5VAC）
|
交流电压正常后，
自动恢复工作
|
|
|
输入过压保护
|
465±5VAC（恢复电压455±5VAC）
|
||
|
过温保护
|
80℃±5（恢复温度：65℃±5）
|
降温后自动恢复
|
|
|
冷却方式
|
强制风冷
|
|
|
|
外形尺寸
|
160mm×222mm×366mm（宽×高×深）
|
|
|
|
模块净重
|
≤8Kg
|
|
|
3.1 外形结构
GF22010-3

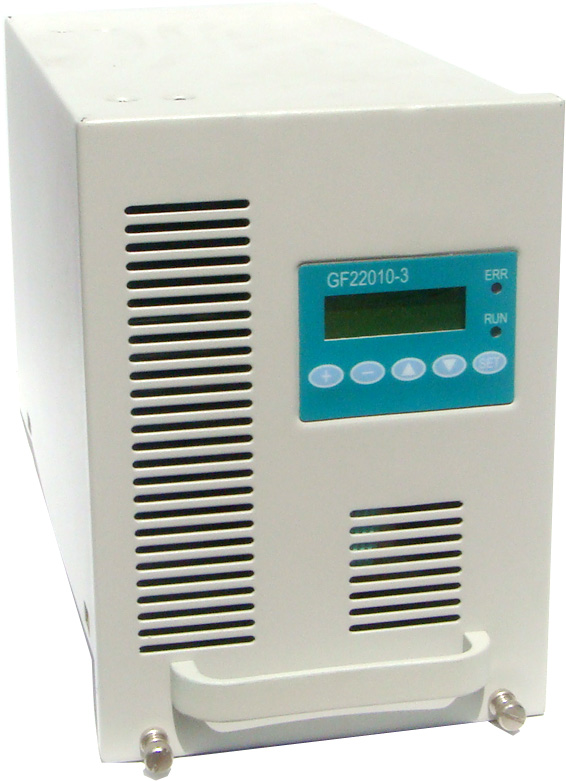

图1 GF22010-3系列模块外形图
图2 GF22010-3系列模块前视图
3.2 输入输出接口
GF22010-3系列模块的输入、输出的各种信号都要通过其后面的航空插座连接，如图3.1.27所示，各脚的定义如表3所示:

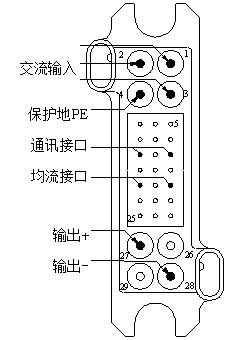

图3 航空组件定义图
表3 GF22010-3系列模块插座定义表
|
信号名称
|
引脚号
|
信号定义
|
说 明
|
|
交流输入
|
1
|
三相电中一相
|
模块的交流电源输入端，输入方式为三相三线制，无相序要求
|
|
2
|
三相电中一相
|
||
|
3
|
三相电中一相
|
||
|
4
|
保护地PE
|
模块的保护地引出端，和模块外壳相连接
|
|
|
通信接口
|
11
|
485A
|
弱信号端，模块和上级设备的通信接口为串行异步传输模式，接口电平为RS485
|
|
13
|
485B
|
||
|
均流接口
|
17
|
均流+
|
两个或者两个以上的模块输出并联时需要将此端并联，联以实现模块均分负载；建议：层间模块均流线连接请使用屏蔽线
|
|
19
|
均流-
|
||
|
直流输出
|
27
|
输出+
|
模块的直流输出端，输出和机壳之间隔离
|
|
28
|
输出-
|
注意:
1） 为了保障安全，请确保将交流输入中的保护地PE端与大地正确连接；
2） 为了保障系统的可靠性，每个模块的三相交流输入必须单独配置进线空开。
