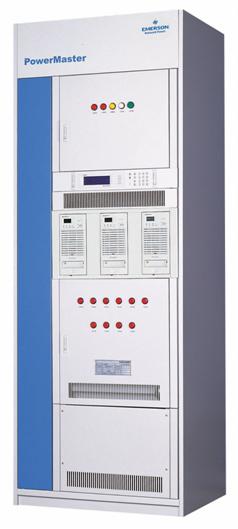

一体柜直流电源系统

索引:直流电源,直流屏,100AH直流屏,200AH直流屏    发布日期:2014-03-16



        广深电气生产的智能高频开关电力操作电源系统(简称直流屏)采用艾默生直流屏核心部件和工艺图纸组屏成套,由交流输入配电部分、整流部分、直流输出部分、监控部分等组成。主要应用在发电厂、水电站以及各类变电站、开闭所和用户变中。该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电源。其主要特点如下:

        采用开关电源特有的模块化设计,冗余热备份。

       超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所。

       充电模块可带电插拔,在线维护,方便快捷。

       充电模块采用国际最新软开关技术,转换效率高,电磁干扰小。

       硬件低差自主均流技术,模块间输出电流不平衡度典型值±3%。

       充电模块通过CE安规和电磁兼容认证,可靠、安全。

       开放式接口设计,具有强大的通讯功能,很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。

蓄电池自动管理及保护,实时自动监测蓄电池工作状态及各项参数

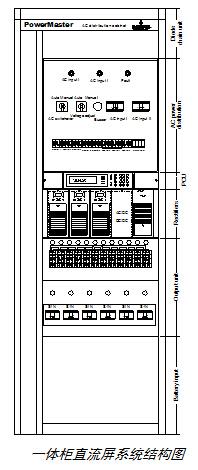

       一体柜直流屏系统可以安装3~6HD22010-3ER22010/T充电模块。也还可以安装HD22005-3AHD11010-3AHD11020-3ER11020/RER22005/S等多种模块。模块型号以及个数不同,系统结构稍有不同,但总体布局一样。监控单元一般选用PSM-E11PSM-E01EMU10。一体柜系统一般适用于单蓄电池组、单充电机、馈出回路小于24路(单路容量小于50A)、蓄电池容量小于150Ah的单母线系统。同时广深电气一体柜直流屏也可将小容量的-48V通信电源系统DC/DCAC/DCDC/AC逆变器的其中之一集成进该机柜中。
