一体化智能电源

索引:艾默生电源,一体化直流系统,变电站直流系统,GZDW电源,    发布日期:2017-06-13

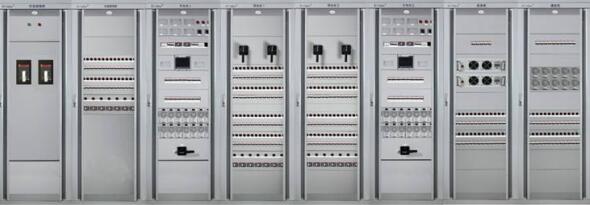

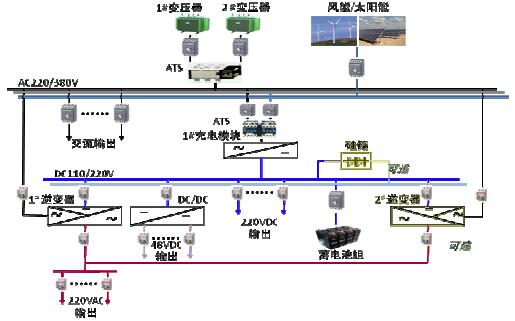

  西安广深电气有限公司的智能一体化电源系统采用艾默生网络能源有限公司的核心部件成套生产,是为变电站交直流设备提供可靠的工作电源,所以其输出包括 380V/220V 交流电源、220V/110V 直流电源、48V 通信用直流电源。为了实现多种电源输出,智能一体化电源系统包括了 ATS(可采用艾默生旗下ASCO品牌的ASCO300和ASCO7000系列)、充电单元(可选用ER22010/T,ER22020/T,ER22005/S, ER11020/T,HD22010-3,HD22020-3,HD22005-3A,HD11010-3A等)、逆变电源(UBI3KVA-220F)、通信电源(EC4820/M)、蓄电池组及各类监控管理模块(可选EMU10、EMU10MA模块(IEC61850通信协议)EAU01、EGU01、EDU01)。其中通信电源不单独设置 48V 蓄电池及充电装置,而是使用 DC/DC 电源模块直接挂接于直流母线。同样地,逆变电源也是挂接于直流母线,对重要交流负荷(如计算机监控设备、事故照明等)供电。

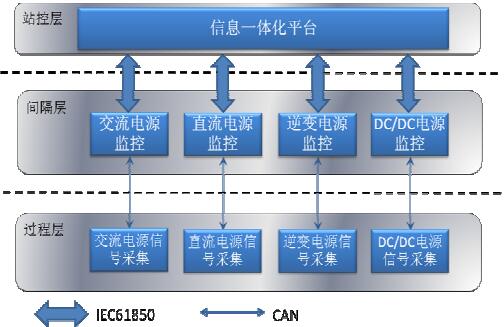

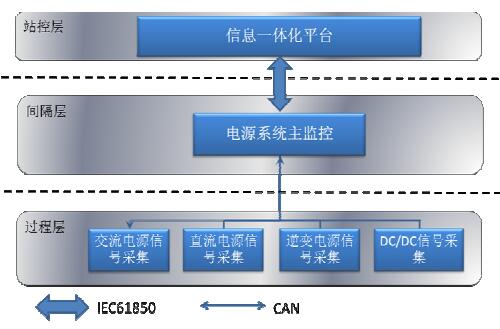

  广深电气成套生产的GIDW系列智能一体化电源系统采用分层分布架构,将艾默生的各功能监测模块采用一体化设计、一体化配置,各功能测控模块运行工况和信息数据采用 DL/T860(IEC61850)标准建模并接入信息一体化平台。实行智能一体化电源的各子单元分散测控和集中管理,实现对智能一体化电源系统运行状态信息的实时监测。一般来说,智能一体化电源监控系统有两种配置方案。方案一中各功能单元配置独立的系统监控装置,分别对各自电源单元进行数据采集和管理,同时通过 DL/T860(IEC61850)协议独立地将数据上传到信息一体化平台。方案二是各电源单元的信息和数据通过内部通讯协议统一上送到低压电源系统监控,再由电源系统主监控集中与信息一体化平台进行信息交互。

  1.广深电气 GIDW系列智能一体化电源系统系统特点

  1.1智能化

  EMU10、EMU01MC、EMU10MA监控模块可支持 DL/T860(IEC61850)通讯协议,使得整个智能变电站乃至智能电网的实现成为可能。从逻辑和物理概念上将变电站的功能分层,令变电站自动化的模型更加合理,各层间的接口更加清晰。艾默生(EMERSON)电源模块和各监控单元采用了先进的数字逻辑技术,完成信息采集的同时实现了对信息的智能化管理。如电源模块能够根据所处环境温度的情况自动调整风扇转速,实现对模块的最优化管理。

  1.2集成化

  首先,艾默生系列电源模块采用先进的集成电路,通过高速数字电路实现多种功能的集成。同时使得模块功率密度更高,大大节省柜内空间。特别是在智能一体化电源系统中应用时,由于电源单元较多,功能复杂,因而柜内空间显得尤为重要。其次,新一代的艾默生监控单元功能集成度高,一方面减少了系统设计和生产复杂度,另一方面大大降低合作厂的成本。特别是对于智能一体化电源系统,GIDW 系列产品的集成化更是得到了充分地体现。艾默生48V 通信电源和逆变电源的输入均挂接于直流母线,共用一套蓄电池,同时智能监控系统将各功能单元统一管理起来,真正意义上实现了直流屏、UPS、通信电源、蓄电池及其管理的集成化。

  1.3连续性

  交流配电单元在实时采集交流输入信息的同时,对交流输入进行智能自动切换,有效保证了系统输入的连续性。配套的电池检测单元保证了蓄电池组的可靠、稳定运行,在交流停电的情况下也能保证后端负载的正常工作。

  1.4可靠性

  广深电气在成套组屏时采用艾默生电源模块N+1 冗余模式,可带电插拔。各功能单元严格按照电磁兼容的相关标准进行测试,提高了整个系统的电磁兼容能力,使系统在恶劣的电磁环境(如钢铁、冶金行业)下能够稳定运行。经过各种环境实验的检验,GIDW 系列电源模块和监控单元能够在比较严酷的环境中正常工作,如高温、高湿、高海拔等。严格的器件选用规范和来料质量控制也从器件级保证了产品的可靠性。

  1.5安全性

  艾默生绝缘检测产品对系统母线和支路进行不间断地绝缘检测,一旦绝缘下降,系统可快速告警。艾默生电源模块的输入输出隔离、输入过/欠压保护、输出过/欠压保护、过温保护等功能使得系统的安全性大大提高。

  2.系统功能

  系统最重要的功能就是给用电设备供电,为了实现电源的可靠、稳定,系统衍生了很多其它功能。可以分为电源部分和控部分来介绍。

  2.1 电源部分功能

  具有多种电源输出,随着智能一体化电源系统概念地提出,电源部分的功能有了较大的扩展。主要体现在电源的多样性方面。一体化电源系统可提供220V/110V 直流电源、不间断的 220V 交流电源、48V 直流电源等。艾默生电源模块均支持热插拔,方便系统维护。各电源模块均可自主均流,在智能一体化电源系统中,不同输出电源可独立自主均流。各一体化电源系统电源模块均有独立监控电路,可不依赖于系统监控单元独立工作,这意味着一旦系统监控单元与电源模块通讯故障,也不会影响电源模块的正常工作。电源模块集成了功率因数校正功能,提高了电网电能质量。

  一体化电源中电源模块均具有输入过压、输入欠压、缺相或相间不平衡、输出过压、输出欠压、输出短路、模块过温等保护功能,保证系统可靠运行。软启动和软停止电源模块均具有软启动、软停止功能,防止电压冲击。

  2.2 监控部分功能

  广深电气一体化电源采用系统艾默生电源监控模块作为电源的中央处理中心,可根据蓄电池的充电特性进行均充、浮充自动转换和控制功能,防止蓄电池欠充电或过充电,从而影响其寿命。可根据蓄电池组温度对充电电压进行补偿。艾默生EMU10主监控模块采用真彩液晶屏作为显示界面,使系统信息更加清晰、直观(备注:艾默生PSM-E11、PSM-E20监控单元用于普通直流屏)。艾默生EMU10 主监控模块采用触摸屏作为操作界面,使操作、维护更加方便、快捷。提供直流法和交流法两种绝缘测试设备,可分别对母线和馈出支路进行绝缘检测,保证系统的可靠性和安全性,满足不同用户需求。对蓄电池的电压、电流、温度进行采集和数据管理,实现对电池的智能控制。EMU10和EMU01MC主监控模块一方面与电源系统各单元进行信息交互,同时还与上位机进行信息交互,以实现远程控制。一体化电源系统系统如果出现交流输入过压、欠压、缺相,直流母线过压、欠压,充电模块故障,蓄电池组过、欠压,蓄电池单体过压、欠压等故障时,均可通过主监控模块进行告警。同时提供告警干接点输出。

  2.3ATS 模式控制功能

  在对两路交流进行检测的基础上,首创 ATS 模式(自投&自复和自投&不自复)的控制功能,满足最新的智能一体化电源系统需求。直流配电单元集成了硅链的控制功能,取消传统的降压硅链控制器,减少合作厂成本。主监控模块可集中管理 ATS、充电单元、逆变电源单元、通信电源单元、蓄电池单元、馈出单元等,真正实现多元化管理。IEC61850(变电站通信网络和系统国际标准)是包括电力系统、通信技术、计算机技术等在内多学科的交叉融合。采用该标准能大幅度改善信息技术和自动化技术的设备数据集成,减少工程量、现场验收、运行、监视、诊断和维护等费用,节约大量时间,增加了自动化系统使用期间的灵活性。

  3系统应用

  GIDW 电力自动化电源系统可广泛应用于各类发电厂,如水电、火电、核电等。同时还应用于各类变电站和其它使用直流/交流不间断电源的用户,如发电厂、变电站、配电站、石化、钢铁、电气化铁路、房地产等,为信号设备、保护、自动装置、事故照明及断路器分、合闸操作提供直流电源。它也同样广泛的应用于通信部门、计算机房、医院、矿井、宾馆,以及高层建筑的可靠应急直流/交流电源。
