BM-24A电池组监测仪
索引：BM-24A,电池组监测仪,电力电源监测工具 发布日期：2021-08-23
1.概述
BM-24A电池组监测仪用于对24只以下串联电池组进行实时在线监测，具有目前市场上同类产品中先进的功能和性价比。具有放电容量累计、大容量历史数据存储、电池温度监测、测量数据校准、自诊断等新增功能，全静态工作，液晶显示,同时支持CDT/微拓/MODBUS/华为(艾默生)通信协议。
特点
ASIC电路全静态工作, 无噪音；
精密电压快速实时在线检测技术, 无继电器组切换的寿命之虞；
1024页数据存储并永久保存，存储间隔时间可调；
放电容量核对，对放电器可进行定时自动关断控制；
内置微功耗时钟，掉电可支持运行3个月；
软件校准；充、放电电流监视，温度监测；
定时打印，打印间隔时间可调；
低功耗，LCD点阵液晶显示，可适应12-320V全范围工作电压；
模块化结构
快速拆卸接线端子；
通过8KV静电放电试验；
2. 特性参数
2.1 电气参数
|
参 数
|
符号
|
测 试 条 件
|
最 小
|
典 型
|
最 大
|
单 位
|
|
工作电压
|
Vo
|
220V系统直流
|
100
|
|
370
|
V
|
|
220V系统交流
|
72
|
|
260
|
Vrms
|
||
|
48V系统直流
|
24
|
|
72
|
V
|
||
|
48V系统交流
|
20
|
|
55
|
Vrms
|
||
|
电源电流
|
Io
|
Vo=250VDC
|
5
|
|
7
|
mA
|
|
输入功率
|
Po
|
|
1.5
|
1.7
|
2.1
|
W
|
2.2单节电池测量特性
|
参 数
|
符 号
|
测 试 条 件
|
最 小
|
典 型
|
最 大
|
单 位
|
|
测量范围
|
Vi
|
相邻端子间
|
0.00
|
|
40.95
|
V
|
|
最大允许输入
|
Vm
|
同上
|
-500
|
|
+500
|
V
|
|
输入阻抗
|
Rin
|
同上
|
|
400
|
|
KΩ
|
|
测量误差
|
|
Vi=0-40V
|
|
|
±0.3
|
%
|
2.3总电压测量特性
|
参 数
|
符 号
|
测 试 条 件
|
最 小
|
典 型
|
最 大
|
单 位
|
|
测量范围
|
Vi
|
1-25号端子间
|
0.0
|
|
409.5
|
V
|
|
最大允许输入
|
Vm
|
同 上
|
-500
|
|
+500
|
V
|
|
输入阻抗
|
Rin
|
同 上
|
|
400
|
|
KΩ
|
|
测量误差
|
|
Vi=0-400V
|
|
|
±0.２
|
%
|
3.工作原理
3.1监测过程
系统每5秒扫描所有的输入端,取得所有输入参数，并实时显示。
在任何模式下监测都不间断, 任何数据超出设定阈值都将报警。为了防止误动作, 报警设有延迟，最大不超过2分钟。
使用LEM电流传感器监测电池组的充、放电电流时, 充电电流方向依照传感器上的方向标示, 则充电电流显示为正电流, 放电电流显示为负电流。
放电容量累计是选项功能，必须配有电流传感器并在订货时声明。放电容量累计只有在电流为负（放电）时进行每秒的累加，为正（充电）时累加停止，电流反向后继续累加。累加上限99999.9AH,累加24小时后自动停止。
数据存储间隔当设为1小时或以下时，存储够1024页后此间隔将自动改为1天，用以防止EEPROM的寿命被耗尽。
3.2 电池接线说明
只显示从第一节到设定节数的单节电压值, 报警判断时将忽略剩余的单节。
设置节数后，最后的一节电池将成为尾电池。尾电池的报警阈值单独设定。
总电压输入端子可在内部用跳线选择，也可将电池组最后接线与相应端子短接。
任何一根电池连线出现断路都可能使相邻的两个电池组电压出现异常并报警。
电池输入端子经过特殊设计和处理，用以避免内部放电、短路等恶性故障。允许省略输入保险。由于电池始终带电，须严格注意接线次序，应先接监测仪的端子，再接电池端子；拆线时次序相反。外部的放电、短路等误操作不会损坏本机。
3.3 串行通信
正常情况下，本机是半隔离485串口，可以适应大多数单机应用条件；当多机共用总线集群应用或有强共模干扰电压条件下，可能需要全隔离串口，请在订货前说明。
本机同时支持4种通信协议/方式，由于CDT方式是主动定期向外发送，在发送的间隔，仍可以响应其他协议的应答；但如果主机的下发祯与本机的CDT发送祯冲突，则此下发祯得不到正确的回应。这与串口同时连接打印机的情况是一样的。
4.使用说明
4.1操作方式
本机有“上”“下”二个按键，同时两键定义2种不同的操作方式：
A. 点击：按键时间短于1秒，用于监测、查询历史数据中的翻页和设定值加操作。
B. 长击。将键按住不放直至出现相应的选项。按住“上”键进入设定页面并选择设置项；按住“下”键进入容量累计页并选择相应的功能。

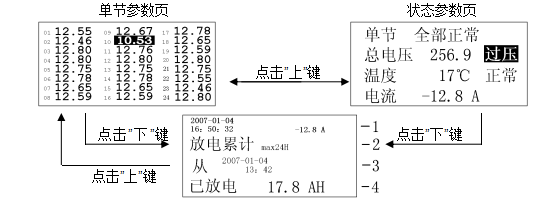

主监测页面有三个，按键切换功能图如下：
容量参数页
4.2 监测状态
如上图示，点击上键在单节参数页和状态参数页之间进行切换。
说明：
1.单节电压参数页
报警后，反黑显示所有超出设定值的异常参数；
显示节数取决于设置，设置节数之外的电压异常在报警判断中亦被忽略。
2．状态参数页
只显示4个参数/状态：
当有单节电池电压超出设定范围时，显示 “单节 电压异常”；
总电压取自于电池组的总正、总负；
当温度传感器不接或开路时，第三行将空白，当前的温度报警也将恢复；
若设置中的电流选项为关，第四行将空白，充电电流为正，放电为负。
3．容量参数页
点击下键进入此页。
容量累计放电核对功能须在订货时提出；
若设置中的电流选项为关，容量累计功能亦被关闭；
此页面第一行为当前时间和电流显示；
第二行显示“当前累计max24h”，即放电累计时间超过24小时后，累计停止；
第三行显示是放电起始时间 年-月-日 时-分
第四行显示已放电的安时数，精确至0.1AH;
这是放电电流累计，如果放电中电流变为正，即充电，累计AH数暂时停止，直至电流重新变为负而继续累计；充电容量不会从AH数中减除。
4.3 设定
长击上键进入设定页面，如下图示，随反黑显示激活的选项，将在三个页面间循环。再次按住按键不放可继续切换激活选项，当移动至需改变的选项时，松开按键，点击上/下键可增加/减小设定值或改变设定。
在设定页面，监测和报警仍然有效。

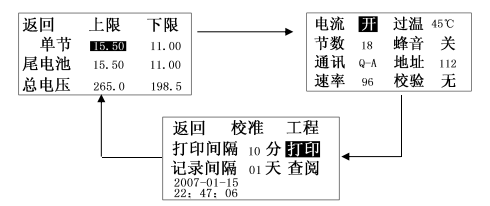

按住上键轮换的三种设置页面
在任意选项中，长击“下”键都会返回单节参数页。
当“返回”被反黑显示时，再按任一按键，即可返回监测页面。
在任意设定页面停留2分种左右且无键操作时，自动返回监测页面。
1．设定项的详解：
单节和尾电池报警的上、下限以0.05V为单位步进，设置有效的最后一只电池是尾电池，报警阈值单独设定用来应无法均匀分组的情况。设定范围均为0-39.99V。
总电压设定值以0.5V为单位步进。
电流选项有开/关两种设置，当选择为关时，电流值和容量累计页面都不显示。
过温报警范围0-99摄氏度。
节数0-24节，如果订货时要求小于24节，硬件可能被设置成不支持更多的节数，这时即使接入测量电压显示可能仍为0。
蜂音选项有开/关两种设置，选择“关”时，蜂音报警被关闭。
通讯选项有CDT/Q-A两种设置，Q-A即问-答式通信方式，通信由上位机下发查询祯发起，本机作为从机应答。CDT方式中，本机将依照CDT协议主动定时上传信息。两种方式的具体通信协议等内容请参照本公司的附件文档。
地址表明本机的从机地址，按照不同的通信协议可在同一串行总线上挂接最多255个设备，在华为/艾默生的系统通信中，本机作为电池仪，地址从112-116。
本机支持的速率有1200、2400、4800、9600bps，在设置中用12、24、48、96表示。
奇、偶、无校验取决于上位机对单字节校验方式的设置，需设置一致。
当外接打印机时，可选择自动打印的时间间隔，当选择“打印”反黑时，每按一次任意按键，打印机打印一页当前测量数据，即手动打印。
本机支持1024页数据存储，每页数据包含所有的测量参数，每页参数的记录间隔设置。当记录间隔小于一天时，连续记录1024页后记录间隔将自动改为1天。超过1024页的超期数据将被覆盖。

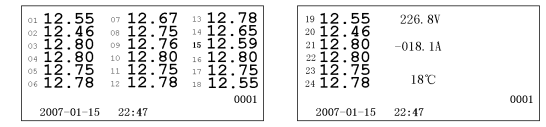

2．选择查阅将显示记录的历史数据，每祯数据由两页显示，如下两图示：
存储数据查询页面
每页标示出单节电池序号及其电压，最后一竖行分别是总电压，电流和温度。有下角的4位序号表明页序，0001页是最近的数据，随页序增大依次向前追溯，最下一行标记此页的记录时间。按“上”键向后翻页追溯，按“上”键向前翻页追溯；长击任意键或停留2分钟无键操作均将返回主监测页面。

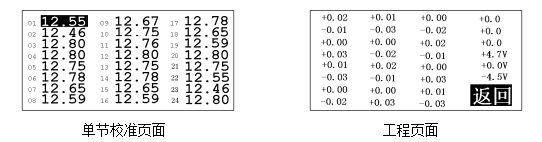

3．选择校准后，可以对所有的单节测量电压数据逐节校准，如下图示。长按上键将在所有参数间反黑轮换，用上、下键调整直至其与实际测量值相同即可。当某节的电压值小于1.50V时，调整将失效，用以防止校正值过度影响测量线性度。
4．在工程页面中可以显示所有的校正系数和内部工作电压，用于维护等操作，如上图示。由于对于监测没有实际意义，具体数据定义可咨询本厂商。
4.4放电容量累计和放电器控制功能（选项）
*1.此功能是定制扩展功能，须在订货前确认，否则此功能被屏蔽；
*2.设置选项中的“电流”须选择“开”，否则此功能也被屏蔽；
1． 通常情况下的放电容量核对设置过程
在任意键页面，点按下键,进入放电容量页面，按住下键，将显示设置选项，有三个选项：返回，清零，放电限时时间。
选择返回则返回电压监测页面。在任意选项长按上键也可返回电压监测页面。
放电限时可在1-23小时之间设置，设置的时间到后，累计停止，同时报警灯亮，报警继电器动作，蜂鸣器响；也可设置成“放电累计max24h”,这时放电容量可累计24小时，为仅放电累计模式，24小时时间到后累计自动停止，报警灯、继电器和蜂鸣器均不动作。

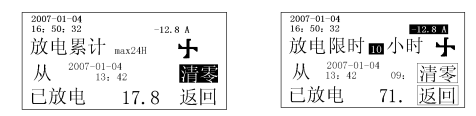

下图是容量累计页面的设置选项
容量核对的设置选项
选择“清零”后，再按一下任意键启动容量累计，屏幕第三行的放电起始时间立即更新为当前时间，同时显示倒计时器，从设定的计时时间开始倒计时；第四行的“已放电”容量被清零，并开始计算放电容量。

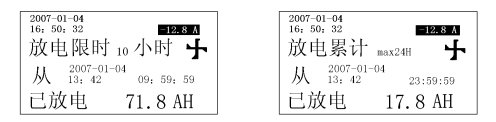

放电限时关断和仅累计的页面如下：
放电容量累计进行中
可将放电器的控制接入本机报警输出触点，设定放电时间到或有电池异常报警后都可切断放电器，从屏幕上可读取放电容量值。放电过程操作顺序如下：
1． 用键盘设置放电限时时间或选择放电累计模式；
2． 用键盘选择“清零”选项，开始累计容量；
3． 接通放电负荷开始放电，此步应与上2步同步进行以减小累计时间误差；
容量累计时显示一个持续旋转的动画螺旋桨图标，表示累计正在进行中。
累计中可任意操作仪器的其他功能，不影响其进程。
如果累计中电流变为充电方向，则默认放电电流为零，累计暂停，直至电流再次变为放电而继续累加；即充电电流导致的电池容量增加值不会从放电容量中减除。
累计中也可任意设置放电限时时间，但除非再次选择并执行“清零”，否则此设置不会生效，也不会改变当前正进行的倒计时时间和已累计容量。
倒计时时间到0后，如在其他页面，显示页面自动切换回容量累计页面。累计容量值和累计起始时间一直保持存储、显示，直至再次执行清零。放电限时时间到后报警继电器触点吸合将持续20秒左右，同时蜂鸣器也持续鸣叫20秒，然后触点断开，鸣响恢复。 放电负荷应设计合适的自锁-释放机构。
如在累计中工作电源切断，则累计暂停，再次上电不会继续进程，除非选择“清零”启动新的累计进程。但再次上电可显示断电前的累计容量及其起始时间。
5.端子配置和接线说明

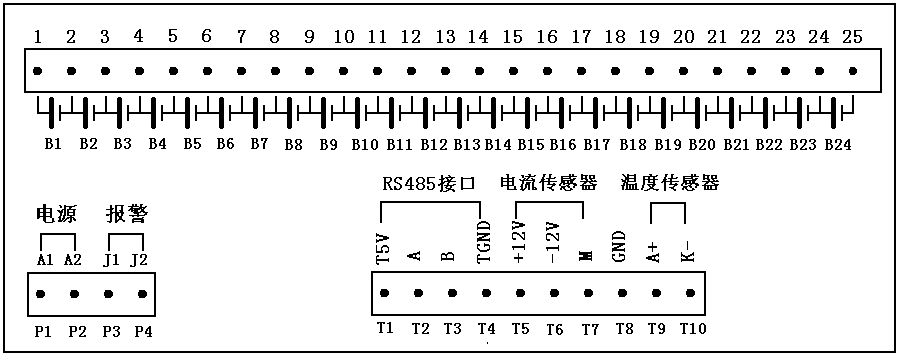

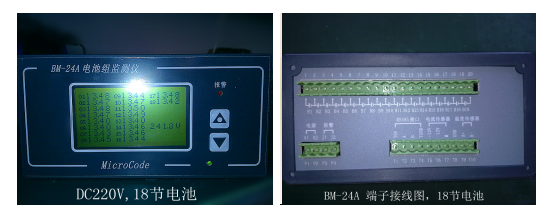

本机在后部的接线端子处明确标示了端子的定义，可插拔式的端子在不适当的插拔方式下很容易损坏导致接触不良甚至损坏。下面是端子图和端子定义表
|
端子号
|
名 称
|
功 能
|
|
1,2,....25
|
电池测量输入
|
1号端子接电池组中电位最高端，依次排列电位逐渐降低。测量所得的电池组总电压取决于1号和25号端子之间的电压，或取决于内部跳线。如果电位接反，测量所得电压是0。
|
|
P1,P2
|
电源输入
|
系统工作电源，可以直接从电池组两端取得工作电源。
|
|
P3,P4
|
报警接点
|
报警输出触点。任意报警都将导通，直至报警恢复。
|
|
T1-T4
|
通信接口
|
RS485通信接口。其中的T5V和TGND用作驱动外附的通信转换器的电源，在通常情况下不使用。
|
|
T5-T7
|
电流传感器
|
为电流传感器提供工作电源和测量输入。电流传感器使用电流输出磁平衡式，变比2000：1。
|
|
T8
|
电流传感器地
|
这个端子在使用电流输出型传感器时不使用，只作为使用电压输出型电流传感器的预备端子。
|
|
T9-T10
|
温度传感器
|
温度传感器是一个专用并经过逐个校对的硅二极管，T9接其正极，T10接其负极。并将传感器置于合适位置。
|
6.安装

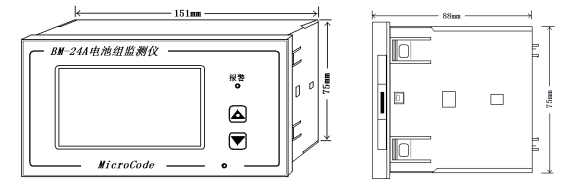

如下图，外形轮廓尺寸: 长X高X深 160X80X88mm 安装开孔: 152X76mm
