PMJ05J绝缘检测单元原理图及接线说明

索引:本站原创    发布日期:2021-01-16

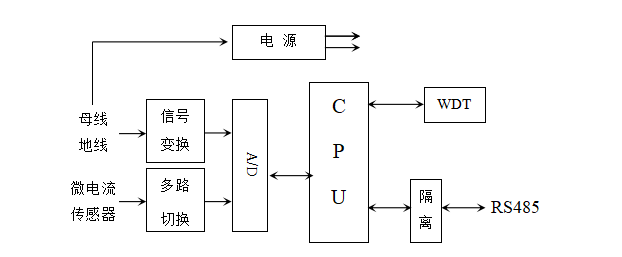

 PMJ05J基本原理框图

PMJ05J单元原理框图

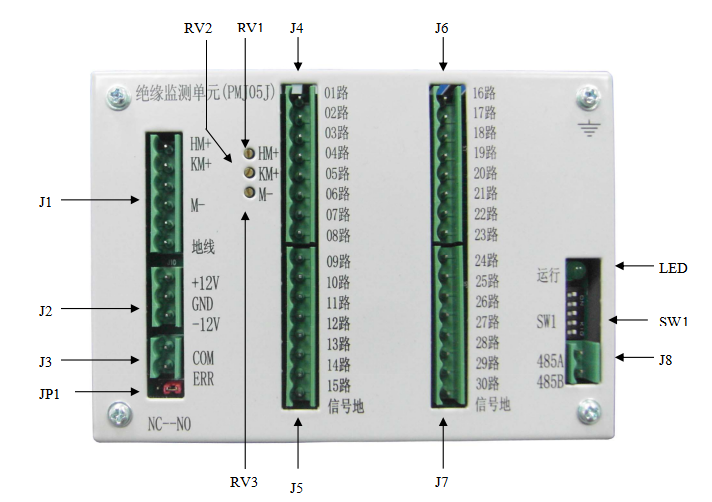

PMJ05J接口说明

PMJ05J接口单元说明

接口序号
接口定义
接口说明
J1
母线输入
1- 243V正,2-  220V正,3-DC220V电源正,4-243V负,5-DC220V电源负,6-大地
J2
传感器电源输出
1- +12V2- 地线,3- -12V
J3
故障输出
空接点(常开、常闭可选择)
JP1
输出方式选择
选择常开、常闭输出
J4
传感器输入
1-8 01-08路输入
J5
传感器输入
1-7 09-15路输入,8:信号地
J6
传感器输入
1-8 16-23路输入
J7
传感器输入
1-7 24-30路输入,8:信号地
LED
指示灯
工作指示灯(闪烁工作正常)
J8
RS485
1485A  2485B
(用屏蔽线或双绞线)
SW1
单元设置
定义见下表
RV1
电位器
243V正对地测量电压调节
RV2
电位器
220V正对测量地电压调节
RV3
电位器
243V负对测量地电压调节



:安装变电站直流屏绝缘监测单元时,若无合闸母线,必需将J112脚短接,即同时将控母电压从1脚输入。

拨码开关SW1从上往下,序号依次为1-5。
根据系统合母路数正确设置SW1的前2位拨码位置,但必须声明在绝缘检测单元上处理支路传感器信号接线时,必需预留相应的合母设置数,而不是系统中实际合母数。例如:当系统中有7路合闸馈线回路时,应将SW1单元设置第一个拨码设为ON,第二个拨码设为OFF,即选择1-10路为合母监测。那么合母01-07路支路传感器输入信号应接在印有“01路”-“07路”字样的接点上,控母支路传感器输入信号应从印有“11路”字样的接点开始依次接入,其中08-10路既为预留合母设置数。
