一、艾默生EC4820/M直流变换模块简介

EC4820/M 直流变换模块是根据电力用交、直流一体化电源标准特别设计，保证在系统 DC/DC 馈线任一路短路时，内部设计能提供补充短路电流保证馈线开关跳闸隔离故障，避免因一路馈线短路造成所有负荷停电问题。采用智能风冷散热方式，功率密度高，占用空间少，带有热插拔和电池反接保护功能，组屏方便。

图1 直流变换模块型号说明

表1 产品系列及订货信息

名称	型号	编码	单位	定购指南	备注
直流变换模块	EC4820/M	02130836	PCS	根据系统要求配置个数	智能风冷设计，含输入输出插座（附件）

二、EC4820/M 工作原理概述

EC4820/M 直流变换模块原理框图如下图所示，主功率部分由两级 DC/DC 变换组成，在两功率部分之外还有输入 EMI 滤波器、辅助电源以及输入输出检测保护电路。
前级 DC/DC 变换对输入电压进行升压至预设定电压，以满足宽输入电压范围的要求。后级的 DC/DC 电路用以实现将前级输出母线电压转换成电力操作电源要求的稳定的直流电压输出。
辅助电源利用前级 DC/DC 变换的直流母线输出，产生控制电路所需的各路电源。
输入检测电路实现输入过欠压检测。DC/DC 的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以 DC/DC 的控制和保护。

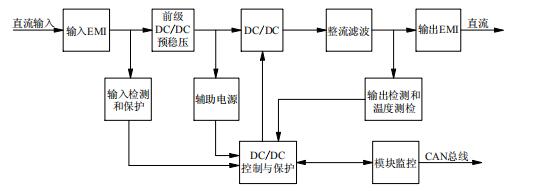

图2 直流变换模块工作原理框图

EC4820/M直流变换模块的结构及接口

1.直流变换模块外观

EC4820/M 直流变换模块外观如下图所示。

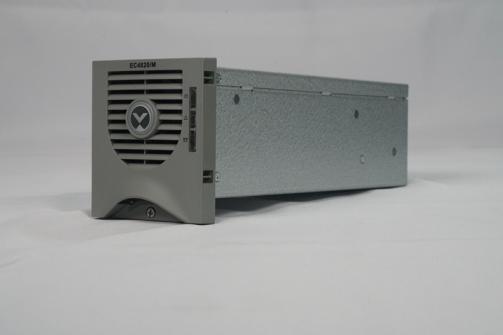

图3 直流变换模块外观

2.前面板

直流变换模块前面板如下图所示。

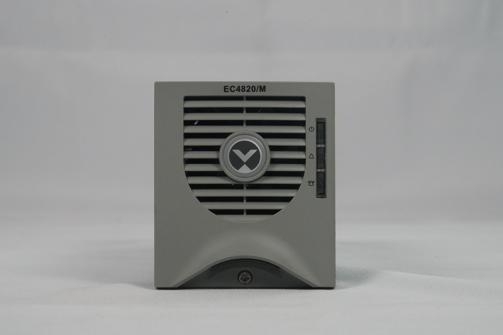

图4 直流变换模块前面板

直流变换模块面板上有3个指示灯，分别为电源指示灯（绿色）、保护指示灯（黄色）和故障指示灯（红色），见下表。

表2 直流变换模块面板指示灯说明

指示灯	指示标识	状态	指示含义
（绿色）	电源指示灯	亮	有直流输入电源
（绿色）	电源指示灯	灭	无直流输入电源
（黄色）	保护指示灯	亮	直流输入过/欠压，模块过温，模块不均流
		灭	无告警或保护发生
		闪烁	模块与主监控模块通讯中断
（红色）	故障指示灯	亮	输出过压，地址重复，模块严重不均流*
		灭	无故障发生
		闪烁	模块风扇故障
备注*：系统上模块的平均电流＞6A 而模块的电流小于 1A 时，判断为严重不均流故障

3.后面板

直流变换模块的后面板有直流输入插座和直流输出插座，如下图所示。

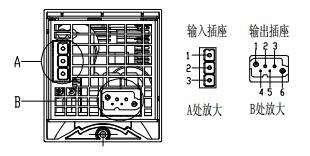

图5 模块后面板

直流变换模块的输入、输出插座采用热插拔技术，安装维护极为方便。直流输入插座/直流输出插座管脚功能详细说明如下。

表3直流输入插座管脚功能

表4直流输出插座管脚功能

注意

直流变换模块采用 CAN 通讯，并通过 CAN 实现直流变换模块之间的均流，由于主监控模块能够对不同型号的模块进行区分，并且不同型号的模块间不进行均流，只在同型号模块间进行均流，因此，在一体化系统中设计中，该直流变换模块可以与整流模块通过 CAN 总线接在一起。
