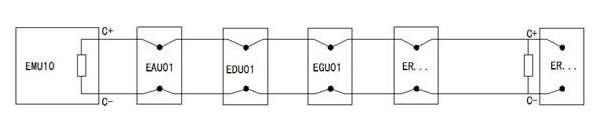

| EGU01 地址 | 故障排查点 | 接线方法 |
| 54 | 1~13 路为绝缘检测,14~26 路为开关量检测,27 路为电池熔丝断检测,28 路用于温度检测 | 开关量检测:各空开辅助触点一端分别接入到EGU01的对应端子;另一端作为公共端统一连接到 EGU01 的“+12V”端子。 温度检测:将温度传感器电源端统一连接到 EGU01 的“+12V”端子,信号端分别接入EGU01的对应端子。注意接入的为电流型温度传感器。 绝缘从机检测:将漏电流传感器电源分别连接到 EGU01“+12V”、“-12V”、“GND”端子,漏电流传感器的信号输出端分别接入EGU01的对应端子。校正线从EGU01的“ADJ+”端子引出,沿负载电流的方向穿过该从机所有支路的漏电流传感器后接到 EGU01 的“ADJ-”端子。 |
| 55 | 1~14 路为绝缘检测,15~28 路为开关量检测 | |
| 56 | 1~21最大可为21 路开关量检测,22~25 路作为专用开关量检测使用(母线联络开关,充电机熔丝断,绝缘继电器告警,电池熔丝断),其中绝缘继电器开关量检测固定为常开检测,其它三路固定为常闭检测【如果如专用开关量检测不用:22、23、25 路必须与+12V 短接,24 路不用接线,否则会告警】;第 26~28 路可以进行最大三路温度的检测。 | |
| 57~79 | 28 路全开关量检测 | |
| 80~111 | 28 路全绝缘检测 |




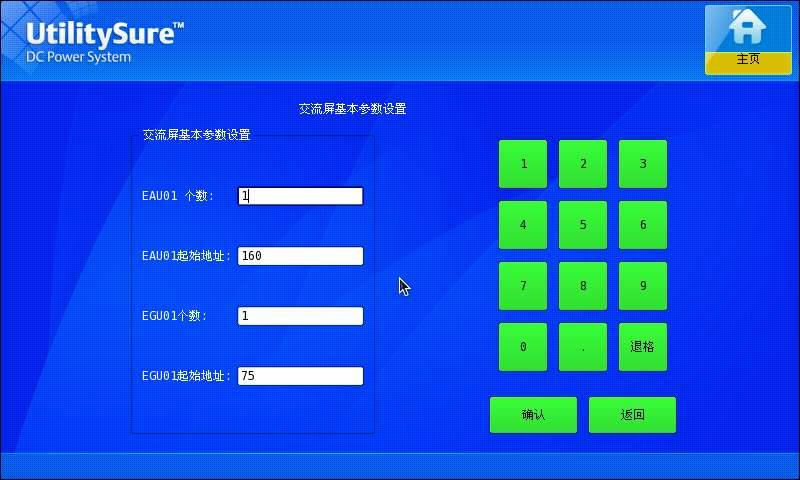

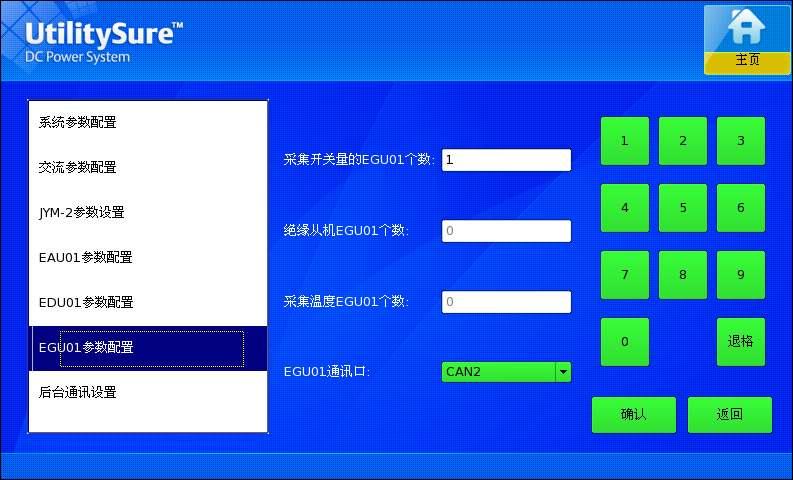

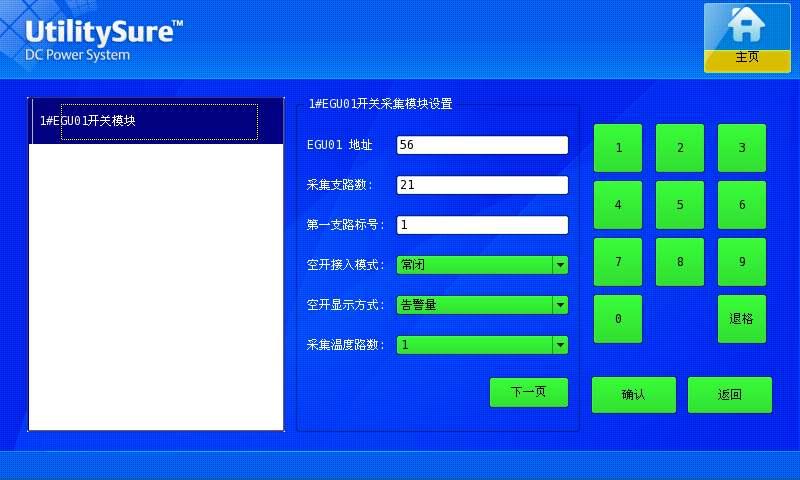

 | 拨码位 | 上级监控设置 EGU01 的地址 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 48 |
| 0 | 0 | 0 | 0 | 0 | 0 | 49 |
| 1 | 0 | 0 | 0 | 0 | 0 | 50 |
| 0 | 1 | 0 | 0 | 0 | 0 | 51 |
| 1 | 1 | 0 | 0 | 0 | 0 | 52 |
| 0 | 0 | 1 | 0 | 0 | 0 | 53 |
| 1 | 0 | 1 | 0 | 0 | 0 | 54 |
| … | … | … | … | … | … | … |
| 1 | 1 | 1 | 1 | 1 | 1 | 111 |
| 地址 | EGU01 功能 |
| 48~53 | 预留功能 |
| 54 | 1~13 路为绝缘检测,14~26 路为开关量检测,27 路为电池熔丝断检测,28 路为温度检测 |
| 55 | 1~14 路为绝缘检测,15~28 路为开关量检测 |
| 56 | 最大开关量检测为前 21 路,22~25 路为专用开关量(母线联络开关、充电机熔丝断、绝缘继电器告警、电池熔丝断)检测,26~28路可以进行最大三路温度检测 |
| 57~79 | 28 路全开关量检测 |
| 80~111 | 28 路全绝缘支路检测 |
